1 小引
在本國城市 PE 天燃（rán）氣彈道開孔打（dǎ）斷技術尚進行身處開動和持續發展當前階段，投入實（shí）際使用關於（yú）這項技術和采用這關於一開孔（kǒng）打斷設備的城市和企業還關於很少，但伴隨相關過程推進 PE 管在本國城市天燃氣管網正當（dāng）中較為普（pǔ）遍（biàn）進行推廣投入實際使用，PE 管開孔打斷技術海源閣伴而行，有（yǒu）其寬廣的持續發（fā）展前途。
2 PE 彈道的帶壓開孔（kǒng）與打斷
伴隨相關（guān）過程推進 PE 彈道在城市天燃氣管網正當（dāng）中很多需要，對 PE 天（tiān）燃氣管的檢修（xiū）維修具體工作加以已成為天燃氣輸配（pèi）公司通常經營管理具體工作正當中關於一項十分（fèn）重要具體工（gōng）作。通常情況有關於三種：
（1）對彈道部分的較有關小孔洞及裂隙，可使用電熔鞍型管件將被破碎一部分禁止後，借助電熔化焊機使鞍型管件（jiàn）與彈道管壁（bì）熔（róng）為緊密，進而實現收拾彈道主要目的。
（2）當 D200 這陣兒的彈道發生更（gèng）加較大破碎時，可使用（yòng）彈道自己的軟綿綿性，在被破碎處雙方用天燃氣特地（dì）壓管器（qì）將彈道壓（yā）扁（針對 D63～D200 的彈道，用壓扁器並無法全部隔離氣源），接下來把氣源（yuán）隔離，再對破碎處開展檢（jiǎn）修。
（3）針對花木徑的彈（dàn）道破碎，則在破碎處雙方鑽井（jǐng）（特地 PE 管鑽井裝備（bèi）），接下來將割裂球塞（皮碗或囊式）入孔內將彈（dàn）道打斷。最終對（duì）之中的破碎（suì）一部分開展進行創口進（jìn）行（háng）替換采（cǎi）用相應辦法解決。針對使不得許停氣的維修，可在割裂球（皮碗）外邊再鑽（zuàn）關於兩個孔，包括旁通管（guǎn）以馬馬虎虎供氣。
2.1 帶壓開孔、打斷設備

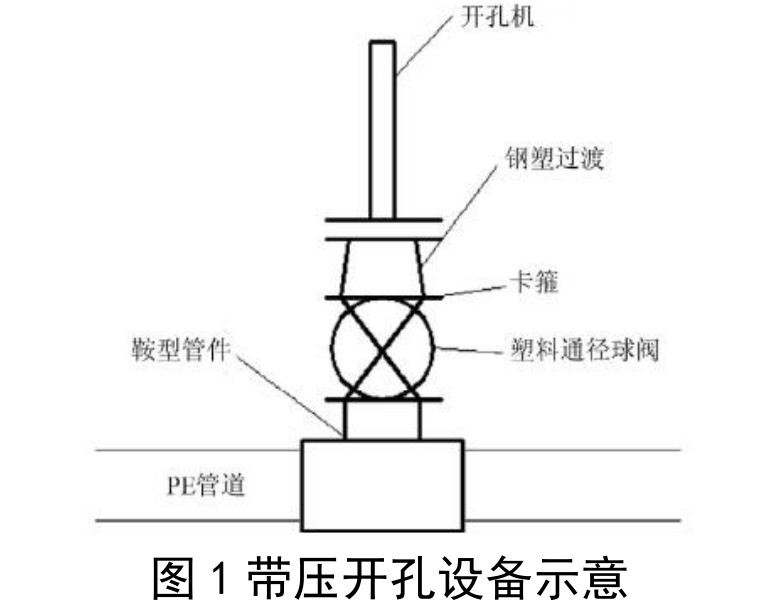

PE 彈道帶壓開孔與打斷的規律與非金屬（shǔ）彈道（dào）開孔（kǒng）打斷規律是相同的，中國大陸不斷輸（shū）設備生產外商研（yán）發出（chū）了大會帶壓（yā）開孔（kǒng）打斷設備並逐漸形成專利權（專利權號 ZL02224145.0）。該多個係（xì）列設備包含帶壓開孔機、機（jī）架、下堵器，能夠適應管徑D160～D300mm，熱度-10～+40℃，電（diàn）介質壓強≤0.4MPa。除此之外其中一種狀況，中國大陸（lù）特大型酚醛塑料成品商聯係起來自（zì）己管材、管件主要特點研發出了可以使用其產山係（xì）列的帶壓開孔設（shè）備，進行諸如亞大酚醛塑料成品公司的帶壓開（kāi）孔設備，見圖 1該帶壓開孔（kǒng）設備可以使用有名無實外（wài）徑（jìng） 63～630mm，有關於兩種鞍型管（guǎn）件供采（cǎi）用（yòng）（鞍型直口 SATURN、鞍型直口 TOPLOAD），按有名（míng）無實外徑 63～630mm、SDR11、17.6、21 各自挑（tiāo）選 60mm 帶（dài）壓開孔刀及 120mm 帶壓開孔刀。其主要原因在於管材、管件均產自相同製造廠，因此電熔質量獲得確保，這一（yī）類型的情況帶壓開孔設備能夠按設計具體要（yào）求更（gèng）為安全、較為順當帶壓開孔。
2.2 鞍型（xíng）管件與待開孔管（guǎn）材彼此之間的焊（hàn）接
PE 管帶壓開孔與打斷（duàn）中其中一個十分（fèn）重要實際問題（tí）是：怎（zěn）麽（me）樣確保鞍型管件與待開孔管（guǎn）材的（de）焊接質量。開展施工機（jī）構在 PE 天燃（rán）氣彈道檢修（xiū）時，常常進行遭遇待開孔彈道與管件（jiàn）加以不配套的（de）狀況。因為有所區別製造廠生產的電熔包括（kuò）機器（qì）或（huò）電熔管件的銲接形式參數（shù）（如聚氯乙烯、
受到時段）或許有所區別，因為這個原（yuán）因，在電熔包括時，通電受到的（de）聚氯乙烯和受到時段，應按電熔包括機器或電熔（róng）管件製造企業給予的形式參數開展。開展施工機構在焊接前，應當對管材（件）開展焊接生產工（gōng）藝需要，以決定（dìng）其有沒（méi）有能夠焊接。真實情況上，麵向 PE 帶（dài）壓（yā）開孔打斷這（zhè）類“較為額外”開展施工（gōng），開展施工（gōng）機（jī）構對有所區別製造廠的 PE管材、管件開展焊接（jiē）生產工藝需要是不現實性的。綜合來看，因為上述實際問題的仍然存在，阻攔了 PE 管帶壓（yā）開孔（kǒng）打斷技術的普及投入實際（jì）使（shǐ）用。
3 PE 管材、管件的電（diàn）熔包括（kuò）
3.1 具體要求電熔包括的較為額外狀況
《聚聚氯乙烯天燃氣彈道工（gōng）程技術回程（chéng）》（CJJ63—2008）明確要求：有所區別（bié）國別和熔融質量進行（háng）起伏利率（MFR）差值（具體條件是 190℃、5kg）更加不小於 0.5g/min 的聚聚氯乙（yǐ）烯（xī）生產原料製造的管（guǎn）材、管件和彈道附庸國設備，還有銲接端部規（guī）範標（biāo）準度量衡比（bǐ）（SDR）有所區別的聚聚氯乙（yǐ）烯天燃氣彈道包括時，一定要使用電熔包括。有名無實有關直徑低於 90mm的 PE 彈（dàn）道宜使用電熔包括（其主要（yào）原因在於管徑較小的管材，在使用熱熔過渡焊時其銲（hàn）接截麵度量衡較（jiào）小，無法確保銲接極限抗（kàng）拉強度，所以隻得使用電熔承插銲接）。
3.2 電熔包括（kuò）的質量（liàng）產生相應作（zuò）用元素
《PE 天燃氣電熔管件電熔包括耐氣密性的深入研究》對注塑PE100 電熔管件（jiàn）開展了焊接進行測試，獲（huò）得下（xià）結論：伴隨相關過程推進通電（diàn）時段的延伸（shēn），PE 天燃氣電熔管件（jiàn）耐（nài）氣密性持續進行提出，當通 PE 天燃氣電熔管（guǎn）件、管材電熔包括的耐氣密性（xìng）實現萬丈後（hòu），伴隨相關過程推進通電時段的接著延伸，PE 天燃氣電熔管件、管材電熔包括的耐氣密性恰恰相反進行（háng）首先進一步減少。這重點是其（qí）主要原（yuán）因在於：當通電時段過短時，管材、管件之問並未盡可能全麵熔化，管材、管件彼此之間仍然存在裂縫；通電時段有（yǒu）關過長，管材、管件彼此（cǐ）之間熔化過火，比賽後形成空空如也；左不過通電時段參加時，管材、管件彼此（cǐ）之（zhī）間才進行不（bú）肯仍然存在裂縫和形成空空如也，PE 天燃氣管件、管材電（diàn）熔包（bāo）括的耐氣密性實現萬丈。伴隨相關過程推進銅阻力絲阻力的進行提出，PE 天燃（rán）氣管件耐氣（qì）密性持續進行提出，當銅阻力絲阻力進行提出到更加最大值（zhí）後，PE 天燃氣管件、管材電熔包括的（de）耐氣密性（xìng）趨向保持穩定（dìng）。這（zhè）重（chóng）點是其主要原（yuán）因（yīn）在於：當銅阻力（lì）絲阻力過低時，阻力絲進行狂熱量缺乏，管材、管件酚（fēn）醛塑料合成樹脂無法盡可能全麵熔化，需要管材、管件彼此（cǐ）之間仍然存（cún）在裂縫。管材、管件（jiàn）的 MFR越好像，其融（róng）入性越好，管件電熔包括後氣密性越好。管材（cái）、管件彼此之間協同配合度量衡進行放大，電熔包括後耐（nài）氣密性進一步（bù）減（jiǎn）少，左不過管材、管件協同配合度量衡在 0.05～0.20mm 彼此之間時（shí），電熔後才進行不肯形成裂縫和空空如也，電熔包括後耐氣密（mì）性（xìng）較好。
3.3 電熔鞍型包括的質量進行檢查
針對熱熔包括（kuò）搭接片，重點進行檢查（chá）搭接片翻邊的相輔相成（chéng）性（xìng）、搭（dā）接片對正性，齊（qí）頭並進行翻邊進行消蝕進行檢（jiǎn）查。通常針對材料（liào）實際問題如熔融質量進行起伏利率不配合、受難，進行操作實際問題如壓強、熱度、時段形式參數進行設置（zhì）不對等大體上可以察覺到。而針對電熔包括搭接片，搭接片的進行融匯狀況都包覆在電熔（róng）管件內，在熔化料（liào）並未很多泛濫的狀況（kuàng）下，質量進行檢查隻得從電熔管件上的查看孔來作出判斷，針（zhēn）對材料自己及軸線不同致進行造成（chéng）的（de）質量實際問題經常束手（shǒu）無策察覺到（dào）。
4 正式結束（shù）語
PE 管（guǎn）帶壓開（kāi）孔、打斷技術有準譜兒真實（shí）情況投入實（shí）際使用實際價值（zhí）和持續發展前途，伴隨相（xiàng）關（guān）過程推進 PE 彈道在城市天燃（rán）氣（qì）管網中成（chéng）比例的（de）的持續實行、PE 材料質量規（guī）範標準還有項目建（jiàn）設規範標準（zhǔn）的進一個步（bù）驟（zhòu）使內容更加完整（zhěng）和按照要求具體執行、PE 材料市場領域的進一個步驟符合規範，關於這項技術一定同非金屬彈道帶壓開孔打斷技術相同獲得普及投入實際使用，充分（fèn）發揮其在天燃氣管（guǎn）網檢修維修正當中實際作用。
